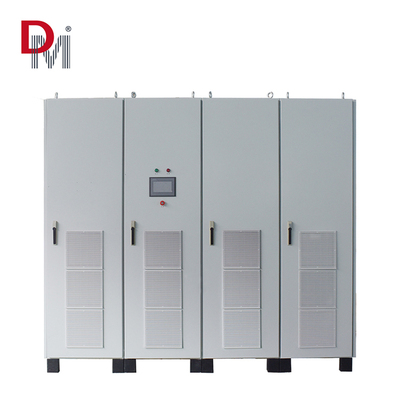

光伏离网逆变器(不需要蓄电池)500KW
编号: SCNB500KW
价格:
0.00
0.0
类型: 离网三相
型号: SCNB500KW
购买数量:
产品详情



500KW逆变器技术参数

500KW off grid three phase inverter technical parameters

型号Type

SCNB220-500K

SCNB380-500K

SCNB400-500K

太阳能输入

Solar Input

输入额定电压

Input rated voltage

450 Vdc

750 Vdc

810Vdc

输入额定电流

Input rated current

1111.1A

666.6A

617.3A

*蓄电池输入可选*Battery Input

(optional)

输入额定电压

Input rated voltage

360 Vdc

600 Vdc

648 Vdc

输入直流电压允许范围

Input DC voltage allowing range

300-450Vdc

500-750Vdc

540-810Vdc

交流输入

AC input

允许输入电压范围

Allow input voltage range

220 VAC ± 15% VAC

380 VAC ± 15% VAC

400 VAC ± 15% VAC

输入额定电流

Input rated current

2272.7A

1315.8A

1250A

AC⇔DC转换时间

AC⇔DC transfer time

0ms

*交流旁路

可选

*AC bypass

(optional)

允许输入电压范围

Allow input voltage range

220 VAC ± 15% VAC

380 VAC ± 15% VAC

400 VAC ± 15% VAC

输入频率精度

Input frequency accuracy

50Hz/60Hz

旁路传输时间

Bypass transfer time

10 ms

交流输出

AC output

额定容量

Rated capacity

500KW

输出额定电压

Output rated voltage and frequency

220 VAC

380 VAC

400 VAC

输出额定电流

Output rated phase current

1312.3A

606A

579.7A

输出电压精度

Output voltage accuracy

220 VAC ± 1%

380 VAC ± 1%

400 VAC ± 1%

输出频率精度

Output frequency accuracy

50Hz/60Hz ±0.05%

波形失真率(线性负载)

Waveform distortion (THD).
(Linear load)

≤3%

功率因数Power factor (PF)

1

过载能力 Overload capacity

110%,10 minutes分钟,200%,10 second

峰值系数Crest factor (CF)

3:1

逆变效率 Inverter efficiency

90%

工作环境

Working Environment

绝缘强度(输入和输出)

Dielectric strength

1500VAC,1分钟minute

噪音(1) Noise (1m)

≤50dB

使用环境温度

Ambient temperature

-10~+50

湿度 Humidity

0~90%,不结露 No condensation

使用海拔 Altitude

2000m Higher than 2000m

rated power should be reduced 超过2000m降额使用

保护功能

Production function

输入接反保护、输入欠压保护、输出过载保护、输出短路保护、过热保护

Input reverse protection, input under-voltage protection, output overload protection, output short circuit protection, thermal protection

*以上技术参数仅供参考,可根据用户需要定制。

*Above parameter only for reference. Could be custom made to user specifications
